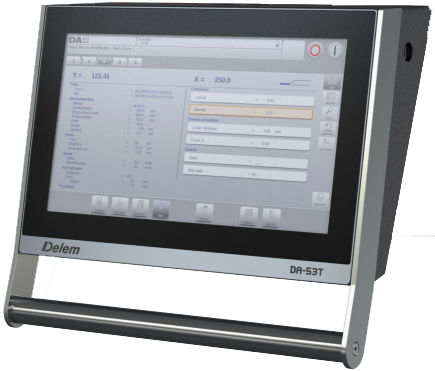

Le nouveau contrôle CNC tactile DA-53T offre une solution moderne, compacte et polyvalente pour une large gamme d'applications de freinage sans compromettre la fonctionnalité de la machine.
La série DA-50T propose la programmation CNC la plus simple basée sur l'interface utilisateur tactile Delem éprouvée. Le nouveau DA-53T compact avec grand écran ajoute une solution de contrôle tactile complète à la pointe de la technologie pour les presses plieuses synchronisées.
Solution de contrôle compacte
Ce contrôle basé sur un panneau, capable de contrôler jusqu'à 4 axes, peut être intégré dans des armoires ainsi que utilisé dans un boîtier à bras pendulaire en option. Son écran large de 15" haute résolution couleur TFT, avec une technologie multi-touch de qualité industrielle, donne accès à l'interface utilisateur conviviale Delem. Il permet une navigation tactile directe par “ touche rapide ” entre la programmation de produit et la production réelle. Les fonctions sont situées là où elles sont nécessaires, offrant une ergonomie optimisée tout au long de l'application.
L'ajustement de la machine et les tests de flexion sont réduits à un minimum grâce à une séquence de travail rapide et facile de la programmation à la production.
Fonction complète à la pointe de la technologie
En plus d'un ensemble complet de fonctionnalités qui rendent le travail quotidien aussi facile que possible, la programmation de produits et d'outils en 2D est prise en charge en option. L'interface USB est standard et permet une sauvegarde rapide des produits et des outils à l'aide de clés USB.
Caractéristiques du DA-53T :
· Navigation tactile “ touche rapide ”
· Écran large TFT haute résolution de 15,6"
·Jusqu'à 4 axes (Y1, Y2 + 2 axes auxiliaires)
·Contrôle du couronnement
·Bibliothèque d'outils / matériaux / produits
·Contrôle des servomoteurs et des variateurs de fréquence
· Algorithmes de contrôle avancés de l'axe Y pour vannes en boucle fermée ainsi que pour vannes en boucle ouverte.
· Programmation graphique 2D (optionnelle)
· TandemLink (option)
· Interface réseau (optionnelle)
· Logiciel hors ligne Profile-53TL
Spécifications DA-53T
Configuration du produit
Standard
- Affichage LCD haute luminosité en couleur
- Écran large TFT de 15,6"
- Rétroéclairage LED
- 1366 x 768 pixels
- Écran tactile de qualité industrielle
-Capacité de stockage 1 Go
-Sauvegarde / restauration des données via USB
-Clé USB
-Amplificateur à valve intégré
-Mémorisation à l'arrêt
-Logiciel hors ligne Profile-53TL
Informations de commande
-DA-53Tx, CNC dans un boîtier robuste
-DA-53Tx-P, version panneau CNC
Option usine
-Boîtier de type bras pendulaire
Options de champ
-Connectivité réseau
-Programmation graphique 2D
-TandemLink
Boîtier de type panneau DA-53T-P
Spécifications techniques
Général
-Système d'exploitation Linux en temps réel intégré
-Écran tactile industriel multi-touch
-Arrêt instantané
Électrique / interface
-Alimentation : 24V
-Entrées/sorties numériques opto-isolées
-Amplificateur à valve intégré Y1, Y2, P
-Entrées d'encodeur (simple/diff. 5V/12V
-Port RS232 pour PLC de sécurité
-Port USB
Contrôle
-Contrôle de servo
-Contrôle unipolaire / inverseur de fréquence
-Contrôle de valve de pression
-Contrôle de valve proportionnelle
-Contrôle de couronnement
-Multiples sorties de fonction numérique
-Fonctionnement en tandem (double)
Mécanique
-Boîtier 419 x 349 x 127 mm
-Panneau 406 x 272 x 50 mm
-Design, surface en verre, bord en aluminium
-IP54
-Poids 7 kg (y compris le boîtier)
La programmation
-Nom de produit alphanumérique
-Programmation de produits ourlés
-Programmation de rayon (bumping)
-Table de programmation d'une page
-Programmation de produit graphique 2D (option)
-Dessin d'outil graphique 2D (option)
-Propriétés de matériau programmables
-Vitesse d'axe programmable
-Sélection millimètres/pouces, kN/ton
- Compteur de stocks
Outillage
-Bibliothèque d'outils 30 poinçons/30 matrices
-Identification d'outil alphanumérique
-Outils de repli
-Outils de rayon
Calculé
-Zones de sécurité d'outillage
-Force de presse
-Allowance de pliage
-Ajustement de couronnement
-Force de fond
-Force de repli
-Calcul automatique de rebond
-Base de données de correction d'angle apprise
Divers
-'Apprentissage' sur tous les axes
-Langues de dialogue sélectionnables par l'opérateur
-Système de messagerie d'erreur
-Programme de diagnostic
-Option d'assistance à distance
-Compteur de temps machine + de course
-Panneau logiciel OEM
-Outil d'analyse embarqué
-Fonctionnalité de séquenceur (PLC)
-Interface PLC de sécurité
