I. Produkteinführung
CNC-Abkantpresse der PB6-Serie
· Die Abkantpresse dient zum Biegen von Metallblechen, insbesondere im Bereich des Blechbiegens, was eine sehr wichtige Anwendung ist;
· Einfache Bedienung, hohe Biegegenauigkeit und hohe Konsistenz beim Biegen der Werkstücke, es wird eine „zeitlose“ Biegemaschine genannt;
· Bei der CNC-Abkantpresse treten weniger Hydraulikausfälle und seltener Störungen auf und der Wartungsaufwand ist gering.
· Die CNC-Abkantpresse verfügt über eine hohe Steifigkeit und hochpräzise Kompensation für eine ausgezeichnete Biegeleistung.
II. Technische Parameter
Model | PB6-63/3200 |
|---|---|
Maximale Biegekraft | 630 KN |
Biegelänge （A） | 3200 mm |
Seitlicher Zahnstangenabstand （B） | 2600 mm |
Halstiefe （E） | 350 mm |
Maximaler Zylinderhub | 160 mm |
Der Abstand zwischen dem Tisch und dem Oberbalken （D） | 460 mm |
Geschwindigkeit | Abstiegsgeschwindigkeit: 180 mm/s Arbeitsgeschwindigkeit: 0-10mm/s Rücklaufgeschwindigkeit: 160mm/s |
Hauptmotorleistung | 7,5 KW |
Abmessungen (L*B*H) | 3700*1765*2450 mm |
Gewicht | 5000 kg |
Biegedicke (Hinweis: berechnet auf Grundlage einer Biegelänge von 3200 mm) | ≤ 2 mm Kohlenstoffstahl ≤ 1mm Edelstahl |
III. Konfiguration
Artikel | Nummer | Marke |
|---|---|---|
CNC-System... | 1 | Delem-DA53T (Niederlande) |
CNC-Achse | 1 | Y1-Y2-X-R+V |
Hydrauliksystem | 1 | REXROTH （Deutschland） |
Ölpumpe | 1 | SONNIG (Amerika) |
Zylinder | 1 | HEYAN (China) |
Hauptmotor | 1 | SIEMENS (Deutschland) |
Gitterlineal | 1 | SENTEK (Türkei) |
Elektrische Hauptkomponenten | 1 | SCHNEIDER (Frankreich) |
Mechanischer Auslenkungsausgleich (V-Achse) | 1 | Huangshi (China) |
Sicherheitsmodul (optional) | 1 | DSP (Italien) |
Y1-Y2-X-R+V | Kartenskizze |
|---|---|
Y1-Achse |  Abkantpresse |
Y2-Achse | |
X-Achse |  |
R-Achse | |
V-Achse |  |
IV. Hauptmerkmale
>Hochfestes Maschinenbett
· Die Zugfestigkeit und Druckfestigkeit der Hauptstruktur und die parallelen Linien der Tischplattendurchbiegung liegen alle im sicheren Bereich.
· Diese Maschine besteht aus Q235B-Stahlplatten und alle Verbindungen der Stahlplatten haben Rillen, um die Festigkeit der gesamten Maschine zu gewährleisten.
· Die gesamte Maschine wird geglüht und spannungsfrei gemacht, um Steifigkeit, Festigkeit, Präzision und strukturelle Stabilität zu gewährleisten.
· Die Präzisions-Portalfräsmaschine bearbeitet die Maschine auf einmal, um die Parallelität und Vertikalität jedes Installationsteils sicherzustellen.
>Biegekompensationsprozess
· Vertikales Plattenkompensationssystem: Das Deformationskompensationssystem für Gestellwandplatten (Öffnungen) wurde von einem professionellen technischen Team entworfen und entwickelt. Durch den von der Gestellwandstruktur unabhängigen „C“-Rahmen und die darauf installierte spezielle automatische Einstellwaage kann das Gerät den Positionsrückmeldungsfehler des Gitterlineals, der durch die Deformation (Öffnung) der Gestellwandplatte unter der Reaktionskraft während des Biegeprozesses verursacht wird, wirksam vermeiden und die Biegegenauigkeit sicherstellen.
>Mechanische Auslenkungskompensation (V-Achse)
· Es besteht aus einzigartig verarbeiteten und wärmebehandelten Keilblöcken. Die relative Verschiebungskompensation jeder Gruppe von Keilblöcken ist entsprechend der Kraft und Verformung des Ober- und Unterbalkens während der Arbeit ausgelegt.
· Das numerische Steuerungssystem kann den erforderlichen Kompensationsbetrag für die oberen und unteren Balken entsprechend der Lastkraft beim Biegen des Werkstücks berechnen und die Relativbewegung der Keilblöcke automatisch steuern, wodurch die Durchbiegung und Verformung der oberen und unteren Balken wirksam ausgeglichen werden kann.
>Hinteranschlagsystem und Hinteranschlagfinger
Hinteranschlagsystem
· Das Hinteranschlagsystem ist eine der wichtigen Komponenten einer Biegemaschine, die die Genauigkeit der Größe und Geradheit des Biegeprodukts sicherstellen kann.
· Das hochpräzise Hinteranschlagsystem verwendet eine hochpräzise Schnecke und ein Schneckengetriebe als Übertragungsmechanismus. Die höchste Geschwindigkeit der X-Achse beträgt bis zu 500 mm/s, was dem 1,5-fachen der Geschwindigkeit in der gleichen Branche entspricht.
Hinteranschlagfinger
· Die Biegemaschine verwendet die von unserem Unternehmen entworfenen und entwickelten Antikollisions-Hinterfingerprodukte.
· Die Finger können nach Belieben ausgetauscht werden, sodass Kunden sie je nach Abnutzung jederzeit bequem austauschen können.
>Frontbremsmodul
Abkantpresse
·Das vordere Stützgestell wird durch Rollen entlang der linearen Führungsschiene in Z-Achsenrichtung gestützt, um manuell nach links und rechts zu gleiten, und die Höhe kann auch einfach mit dem Griff eingestellt werden. Für das Stützgestell können bei Bedarf spezielle verlängerte Balken mit Parkflächen ausgewählt werden.

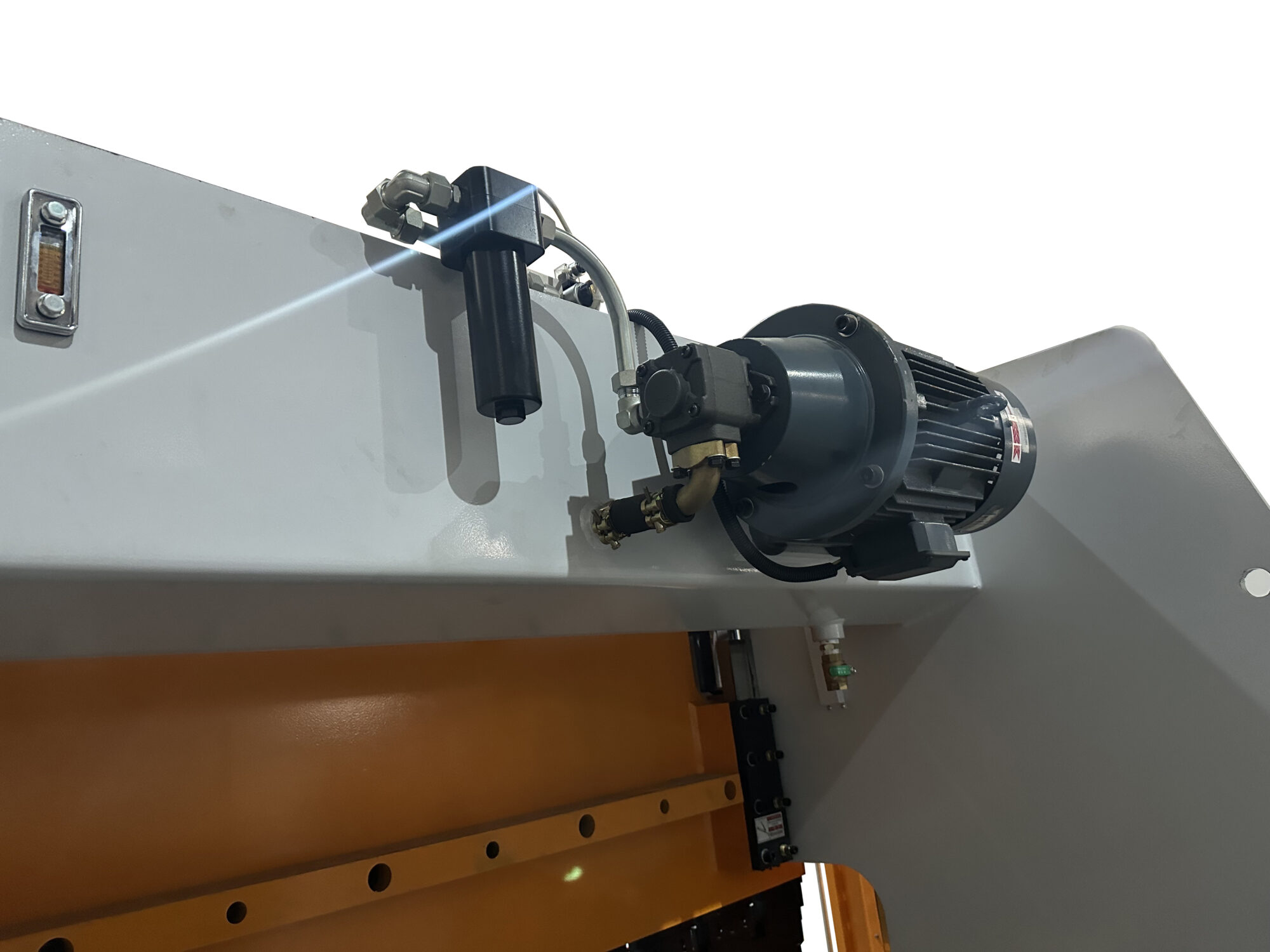

>Deutsches REXROTH-Hydrauliksystem
· Hoher Frequenzgang (12 ms), einfach zu debuggen;
· Eingebauter integrierter Verstärker;
· Integrierter Präzisions-Positions-Feedback-Sensor;
· Die Regelung ist genauer;
· Die Durchflussregelkurve weist eine bessere Linearität auf;
·Geringer Druckverlust und niedriger Heizwert.
>CNC-System
Niederländisches DELEM-DA53T CNC-System: Das neue kompakte DA-53T bietet eine hochmoderne Komplettlösung mit Touch-Steuerung für synchronisierte Abkantpressen. Es bietet einfachste CNC-Programmierung auf Basis der grafischen Delem-Touchscreen-Benutzeroberfläche. Diese panelbasierte Steuerung, die standardmäßig bis zu 4 Achsen steuern kann, kann in Schränke integriert und in einem optionalen Pendelarmgehäuse verwendet werden.
·„Hotkey“-Touch-Navigation
·10,1" hochauflösendes Farb-TFT
·Bis zu 4 Achsen (Y1, Y2 + 2 Hilfsachsen)
·Bombierungssteuerung
·Werkzeug-/Material-/Produktbibliothek
· Servo- und Frequenzumrichtersteuerung
·Erweiterte Y-Achsen-Steuerungsalgorithmen für geschlossene und offene Ventile.
·TandemLink (Option)
· Schnittstelle für USB-Speichersticks
·Profile-T Offline-Software
V. Biegedruckmessgerät
Standardwerkzeuge
Steigern Sie die Produktivität Ihrer Abkantpresse:
SENFENG verwendet hochfestes 42Crmo-Material, das nach mehr als zehn Verarbeitungsprozessen wie Gesamtschmieden, Abschrecken und Anlassen, Hochfrequenzabschrecken usw. das Biegegesenk langlebiger und verschleißfester macht.
Schläge
L=835mm*3=2505mm
Stirbt
L=835mm*3=2505mm
Verbessern Sie Ihre Biegeeffizienz, SENFENG hat es segmentiert:
Stempel: 835 mm; 835 mm (einer davon: 100 + 200 + 10 + 15 + 20 + 40 + 50 + 300 + 100)
Matrizen: 835 mm; 835 mm (eine davon: 400 + 10 + 15 + 20 + 40 + 50 + 100 + 200)
VI. Zubehör
Artikel | Nummer | Marke |
|---|---|---|
Standard-Ober- und Unterform | 1 Satz | Zufällig (oberer Würfel/unterer Würfel) |
Horn | 4 Stück | Vistmac |
Einstellschraube | 4 Paar | Vistmac |
Vorderes Fach | 2 | Vistmac |
Hinterer Finger | 4 | Vistmac |
Fußschalter | 1 | vistamac |
Werkzeugkasten | 1 | Geben Sie hier Ihren Text ein ... |
Rollgabelschlüssel | 1 | Zelle |
Inbusschlüssel | 1 Satz | Zelle |
Maulschlüssel | 2 | Zelle |
Schlitzschraubendreher | 1 | Zelle |
Kreuzschlitzschraubendreher | 1 | Zelle |
System-Benutzerhandbuch | 1 | Zelle |
Hydraulikschema | 1 | Zelle |
Elektrischer Schaltplan | 1 | Zelle |
