Máquina de Formação de Rolos de Viga de Caixa de Soldagem a Laser Tipo Cassete

1

Material adequado

HR, CR

2

Largura da matéria-prima

Base no perfil

3

Espessura

2,0mm

1

Desbobinador manual

·Largura de alimentação: 350mm

·Capacidade: 2 Toneladas

·Limite de expansão e luta: 380mm—520mm

·Modo de expansão e luta: expansão interna e luta manual

·Forma de alimentação: manual

·Quantidade: 1

2

Nivelamento

·A quantidade de rolos niveladores deve ser planejada de acordo com a espessura de 2,0mm.

·Rolo nivelador: superior é 3 rolos, inferior é 4 estações (total de 7 rolos)

·Material do rolo nivelador: tratamento térmico SAE 1045, dureza 48-52 HRC.

·Potência: 4KW

3

Sistema de alimentação e perfuração servo

> Sistema de alimentação servo

·Este sistema adota alimentação servo para alta velocidade e precisão

·Potência do servo: 3KW

> Sistema de perfuração

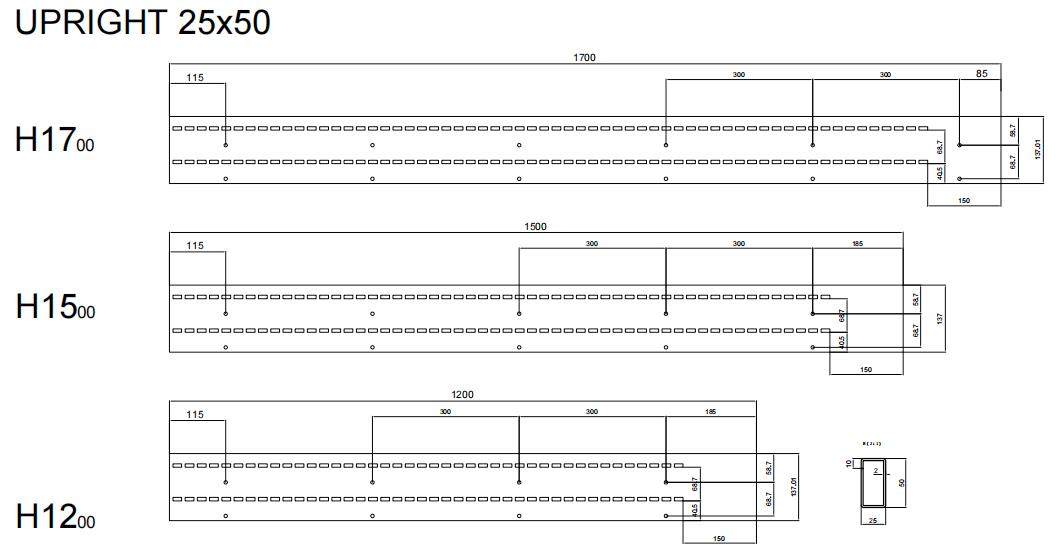

·Baseado no desenho de perfuração fornecido pelo cliente, esta máquina precisa adotar 3 unidades de sistema de perfuração hidráulica antes da conformação a frio.

·Moldes: 6 conjuntos

·Potência hidráulica: 15kw

4

Pedestal de conformação a frio

Esta estrutura inclui: estrutura básica, motor, sistema de acionamento, corte, capa de proteção

·Estrutura básica: adota estrutura de soldagem de aço H inteira

·Potência do motor principal: 15kw X 2

·Tensão: 380V 50Hz 3 fases

·Acionado por caixa de engrenagens

>Corte hidráulico

·Adote o corte com serra de voar

·Corte após a formação: Corte a chapa após a formação em rolo para o comprimento necessário

·Potência de corte pela serra de voar: 7,5KW

·Corte por corte servo de voar

·Potência do servo: 2,9KW

·Medição de comprimento: Medição de comprimento automática por encoder

·Tolerância de comprimento: +/- 1,5mm para cada peça do produto final

5

Soldagem a laser

·Soldagem a laser após a formação em rolo

·Potência da máquina de soldagem a laser: 6kw

6

Cassete de Formação em Rolo

·Estrutura da máquina: corte de eletrodo de ferro fundido

·Estação de rolo: cerca de 27 estações + 2 estações de retificação

·Material do rolo: CR12MOV, temperado a 58°-62

·Diâmetro do eixo: ￠70mm material: 40CR temperado

·Potência principal: cerca de 15KW *2

·Velocidade máxima de formação: 0-15m/min

7

Gabinete de controle de computador

·Configuração programável do comprimento e quantidade do perfil

·Idioma do sistema operacional: inglês e chinês

·Voltagem, Frequência, Fase: 380V, 50 Hz, trifásico

·Computador usado para controlar comprimento e quantidade. A máquina cortará automaticamente no comprimento e parará quando a quantidade necessária for alcançada

·Imprecisões de comprimento podem ser corrigidas facilmente.

·Painel de controle: Interruptor tipo botão e tela sensível ao toque

·PLC: Panasonic

·Marca HMI: MCGS

8

Fora da mesa

·Unida por tubo de aço

·Quantidade: 3 unidades

9

Peças de reposição

·Rolamento: 2 peças.

·Interruptor de fim de curso: 2 peças

·Relé: 2 peças.

·Parafusos e porcas: alguns.

·Ferramentas: chave inglesa, chave sextavada e chave ajustável e outras máquinas-ferramentas de ajuste correlatas
