Línea de producción de fregaderos de acero inoxidable completa

por VIstmac

septiembre 7, 2024

I. Prefacio

Este artículo se basa en los fregaderos de cocina a continuación. Vistmac suministra bobinadora, máquina alimentadora automática y máquina de corte para cortar material, prensa hidráulica para la conformación profunda de fregaderos y filtro (Q304, grosor 0.7mm) y corte y recorte de bordes (Q304, grosor 0.7mm). Máquina de pulido para pulir la superficie de los fregaderos de cocina.

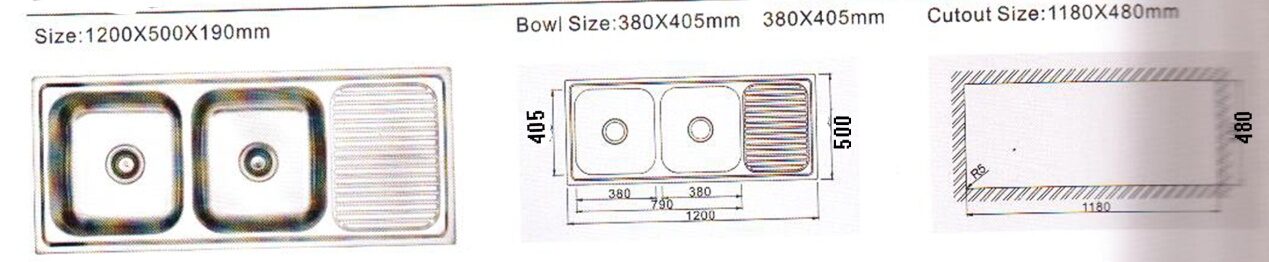

Por favor, revise la imagen a continuación.

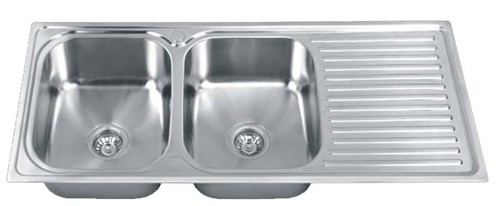

Imagen de los fregaderos de cocina finales (para referencia)

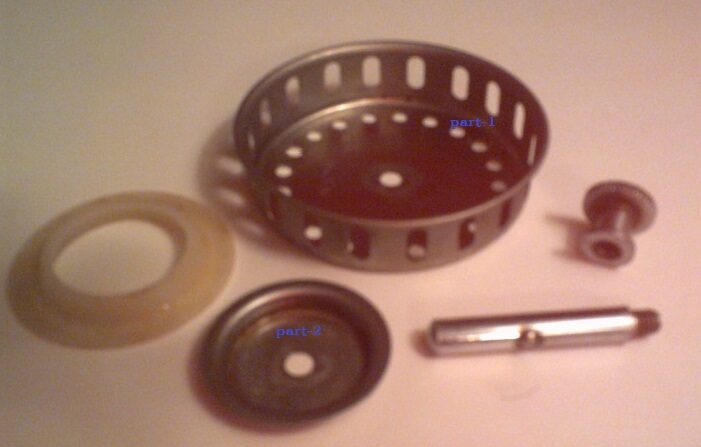

Imágenes de las piezas del filtro en los agujeros de flujo de agua

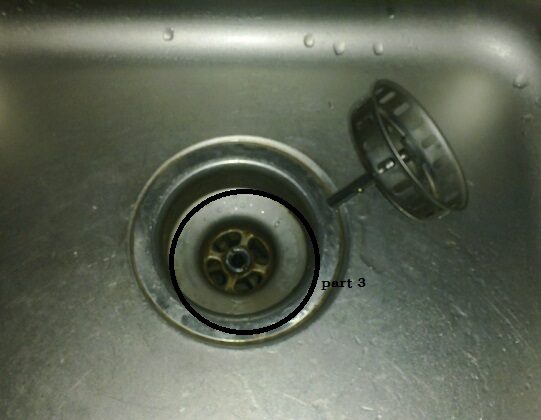

Imágenes de piezas de filtro en agujeros de flujo de agua2

II. Descripción de la Solución

· Hay cuatro pasos para terminar los fregaderos de cocina.

· El primer paso, cortar material, corta las hojas de material (Q304) mediante un sistema de alimentación automática y una máquina de corte (también se puede usar una máquina de corte por láser).

· El segundo paso, conformación profunda de 2 tazones de fregadero mediante una prensa hidráulica.

· El tercer paso, estampado de la línea de filtro de los fregaderos de cocina.

· El cuarto paso, corte de bordes mediante prensa hidráulica.

· El quinto paso, conformación de bordes mediante prensa hidráulica.

· El sexto paso, estampado y corte de agujeros de drenaje mediante máquina de prensa.

· El séptimo paso, corte de agujeros de desbordamiento en el lado de los tazones mediante máquina de prensa.

· El octavo paso, conformación de partes de filtro en los agujeros de flujo de agua. Hay 3 partes de esto.

· El noveno paso, pulir 4 superficies interiores de los fregaderos de cocina.

· El décimo paso, pulir la superficie superior de los fregaderos de cocina.

· El undécimo paso, pulir el fondo de los fregaderos de cocina.

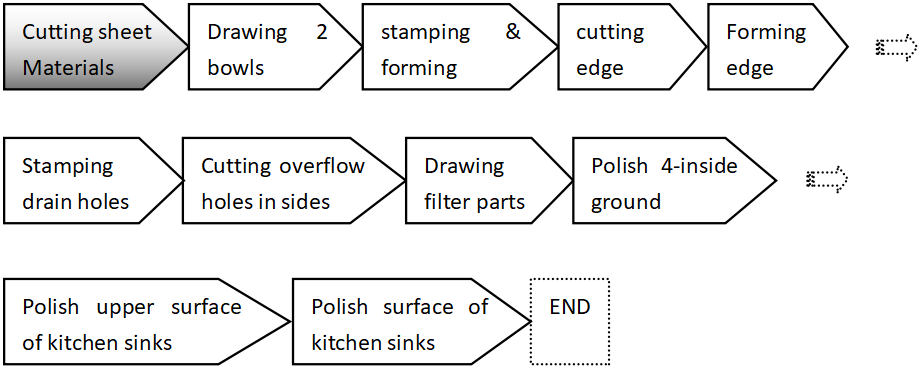

Por favor, revise la solución de la línea de fregaderos de cocina.

Por favor, verifique la solución de la línea de fregaderos de cocina

III. Precio de la Prensa Hidráulica de 4 columnas

No	Descripción del producto	modelo	Unidad	Precio FOB Shanghai	Comentarios
1	Bobinador	MT-1000	1 juego	Célula	Acero de bobina abierta Q304
2	Máquina de corte	MS6-6x3200	1 juego	Célula	Corte de acero con controlador NC E21S
3	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-1200T	1 juego	Célula	Profundidad de dibujo 2 tazones
4	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-500T	1 juego	Célula	Estampado de bandeja de drenaje y conformado
5	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-315T	1 juego	Célula	Bisel de corte, ahora el tamaño de la mesa de trabajo es más grande, de 2x1.5m y la apertura y el recorrido también son grandes. Por lo tanto, el precio aumentará más.
6	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-500T	1 juego	Célula	Bisel de carpeta
7	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-100T	1 juego	Célula	Perforar agujeros de flujo de agua
8	Prensa hidráulica de 4 columnas con cojín de matriz	Y27-100T	1 juego	Célula	Perforar agujeros de desbordamiento
9	Prensa mecánica	JH21-110T	1 juego	Célula	Perforando agujeros en las partes de desbordamiento-1, partes-2 y partes-3
10	Máquina de crimpado y recorte de bordes	BQ-1B12	1 juego	Célula	Corte de bordes y recorte para las partes del filtro-1, parte-2
11	Herramienta de molde-1	2000x1000	1 juego	Célula	Dibujo profundo para 2 cuencos, material del molde Cr12Mov.
12	Herramienta de molde-2	1600x800	1 juego	Célula	Estampado de la bandeja de drenaje, el marco del molde es de hierro fundido y el núcleo del molde es Cr12Mov
13	Herramienta de molde-3	1600x800	1 juego	Célula	Biselado, el marco del molde es de hierro fundido y el núcleo del molde es Cr12Mov
14	Herramienta de molde-4	1400x800	1 juego	Célula	Doblado de bordes dos veces, el marco del molde es de hierro fundido y el núcleo del molde es Cr12Mov
15	Herramienta de molde-5	200x150	1 juego	Célula	Perforar agujero de flujo de agua.
16	Herramienta de molde-6	120x55	3 juegos	Célula	Perforar agujeros de desbordamiento, el marco del molde es de hierro fundido y el núcleo del molde es Cr12Mov
17	Herramienta de molde-7, Modelo-8	245x245	2 juegos	Célula	Moldes para cortar material redondo, dibujar filtro y perforar agujeros de la parte del filtro-1
18	Herramienta de molde-9, Modelo-10	200x200	1 juego	Célula	Moldes para cortar material redondo, dibujar y perforar agujeros de la parte del filtro-2
19	Herramienta de molde-11	100x100	1 juego	Célula	Corte, agujero de estampado
20	Máquina de pulido	XY-SY-001	1 juego	Célula	Auto-pulido para 4 lados de tazones de fregadero.
21	Máquina de pulido	XY-SY-002	1 juego	Célula	Auto-pulido para la superficie superior de tazones de fregadero
22	Máquina de pulido	XY-SY-003	1 juego	Célula	Auto-pulido para el filete del tazón. Si usas una máquina de pulido manual, el precio es muy bajo, alrededor de $700
23	Instalación y depuración	Célula	/	Célula	Incluir en el precio CIF
Total			17 juegos	Célula	Célula

IV. Pago y Términos

1. Términos de pago: T/T30% Pago por adelantado, 70% antes del envío

2. Tiempo de entrega: 120 días para prensa Y27-1200T, 90 días para otras máquinas.

3. Validez del precio: 20 días

4. Paquete: Caja de bandeja de acero estándar;

5. Envío: FLC, 8x20GP, 3x40GP;

6. Garantía: 1 año

7. En el período de garantía, debido a problemas de calidad, el vendedor está obligado a proporcionar al comprador piezas de repuesto sin costo para el comprador. Las piezas se transportan por aire dentro de 25 kg, de lo contrario se transportan por mar. El transporte es pagado por el vendedor. Los daños resultantes de un uso inadecuado o una mala operación serán responsabilidad del comprador y el vendedor proporciona los componentes a un costo.

V.Técnico del desenrollador

El bobinador MT-1000 se utiliza para cargar los bobinas de aluminio. Está equipado con un eje de expansión hidráulica y un brazo de sujeción. Por favor, consulte su especificación técnica a continuación.

Especificación técnica del bobinador MT-1000.

Especificaciones técnicas	Unidad	Parámetros	Comentarios
Peso máximo del material	mm	1000	Célula
Grosor del material	mm	0.35—2.0	Célula
Diámetro interior de la bobina de material	mm	450--530	Célula
Diámetro exterior máximo de la bobina de material	mm	1200	Célula
Velocidad de funcionamiento de la bobina	mm / min	20000	Célula
Peso máximo de la bobina de material	kg	8000	Célula
Potencia del motor	kilovatios	5.5	Delta Drive
Modo de expansión	Célula	Célula	Hidráulico
Modo de transmisión	Célula	Célula	Cadena de transmisión

Por favor, revise la imagen de la máquina desenrolladora MT-1000

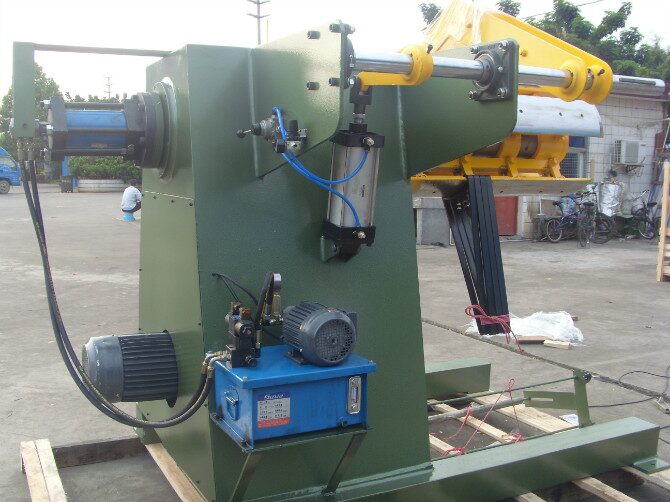

Por favor, revise la imagen del bobinador MT-1000

VI.Especificación técnica de la máquina de corte

La máquina de corte se utiliza para cortar chapa de acero Q304. Se puede usar con desenrollador automático o utilizarse por separado. Está equipada con un sistema de control NC E21S para ajustar la longitud de la placa de chapa. Al mismo tiempo, está equipada con sistemas automáticos de recolección de stock.

Especificación técnica de la máquina de corte MS6-6*3200

Parámetro	Unidad	6x3200
Grosor máximo de corte	mm	6
Ancho máximo de corte	mm	3200
Rango del tope trasero (máx.)	mm	750
Longitud de la cuchilla	mm	3300
Ángulo de corte	º	0.5~1.5º
Resistencia a la tracción de la placa	N/mm²	<450
Potencia del motor	kilovatios	7.5
Profundidad de la garganta	mm	80
Tiempos de carrera	T/min-1	13~20
Dimensión total (LWH)	mm	3730x1900x3075
Peso	kg	4000

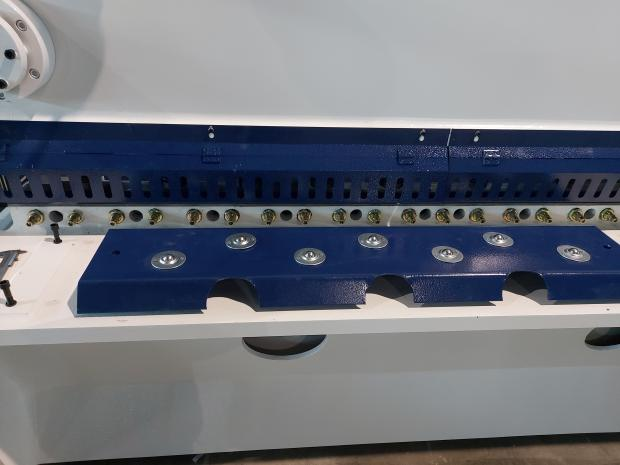

Por favor, consulte la imagen de la máquina de corte por guillotina y sus partes.

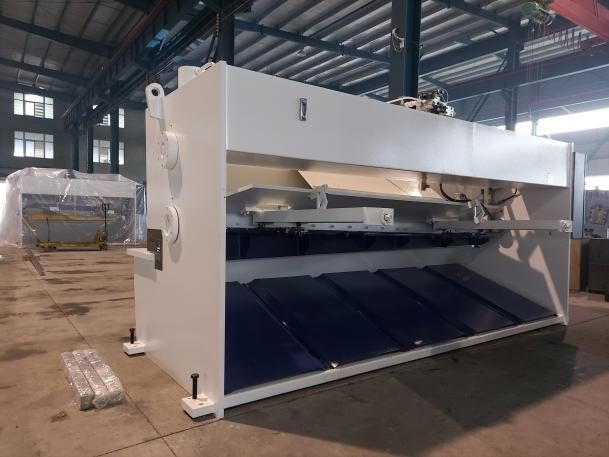

Por favor, consulte la imagen de la máquina de corte guillotina y partes

Por favor, consulte la imagen de la máquina de corte guillotina y partes2

Por favor, consulte la imagen de la máquina de corte guillotina y partes3

Controlador NC

VII.Especificaciones técnicas de la prensa hidráulica de 4 columnas

Especificaciones técnicas		Unidad	Parámetros
modelo		Célula	Y27-1200T	Y27-500T	Y27-315T	Y27-100T
Fuerza nominal		kn	4000x3	2500x2	3150	1000
Fuerza de retorno		kn	1350	800	400	200
Presión máxima del líquido		Mpa	25	25	25	25
Máx. altura de apertura		mm	2350	1900	1650	1000
Recorrido del Vástago		mm	1700	1400	1150	680
Fuerza del cojín		kn	4000	1000x2	1000	400
Fuerza de retorno del cojín		mm	1200	630	250	150
Carrera del cojín		mm	550	450	300	230
Tamaño de la mesa	L.R	mm	3000	2500	2000	1200
Tamaño de la mesa	F.B	mm	2000	1500	1500	1000
Velocidad del émbolo	Velocidad en vacío	mm/s	250	200	160	120
	Laboral	mm/s	7~15	7~15	7~15	8~15
	Devolver	mm/s	130	115	100	60
Tamaño del cojín	L.R	mm	2200	1820	1400	800
Tamaño del cojín	F.B	mm	1600	1020	1020	800
Velocidad del cojín	Eyección	mm/s	37	47	37	37
Velocidad del cojín	Devolver	mm/s	120	115	100	100
Tamaño Total		mm	7100x3000x8500	6000x2300x7100	5500x1700x6800	3300x1200x3300
Fuerza de motor		kilovatios	90	44	22	7.5
Peso bruto		KG	95	49	28	7

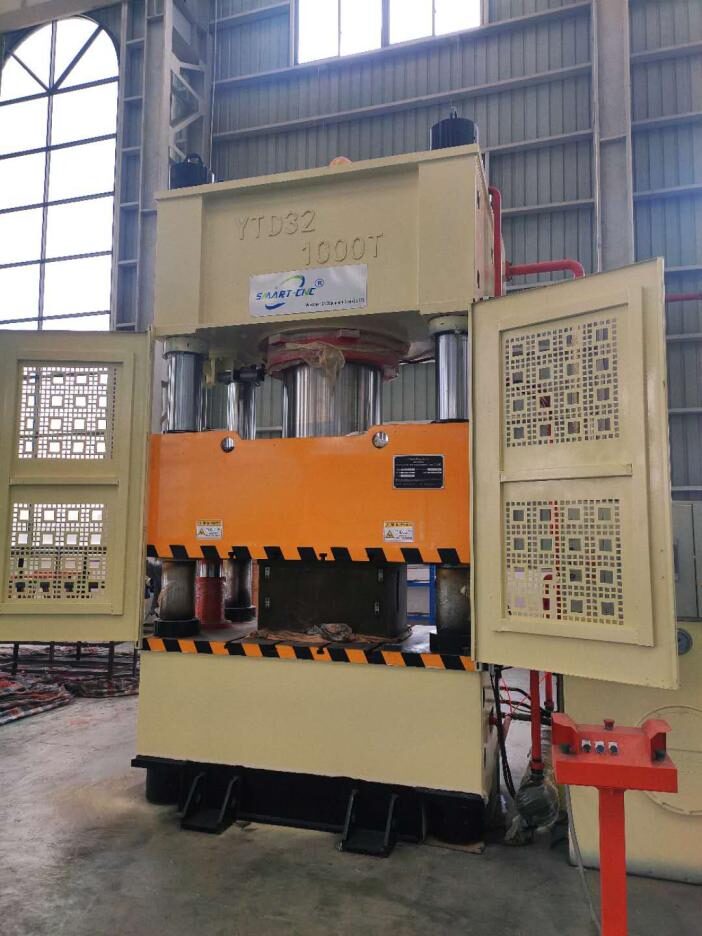

Imagen de la prensa hidráulica Y27-1200T

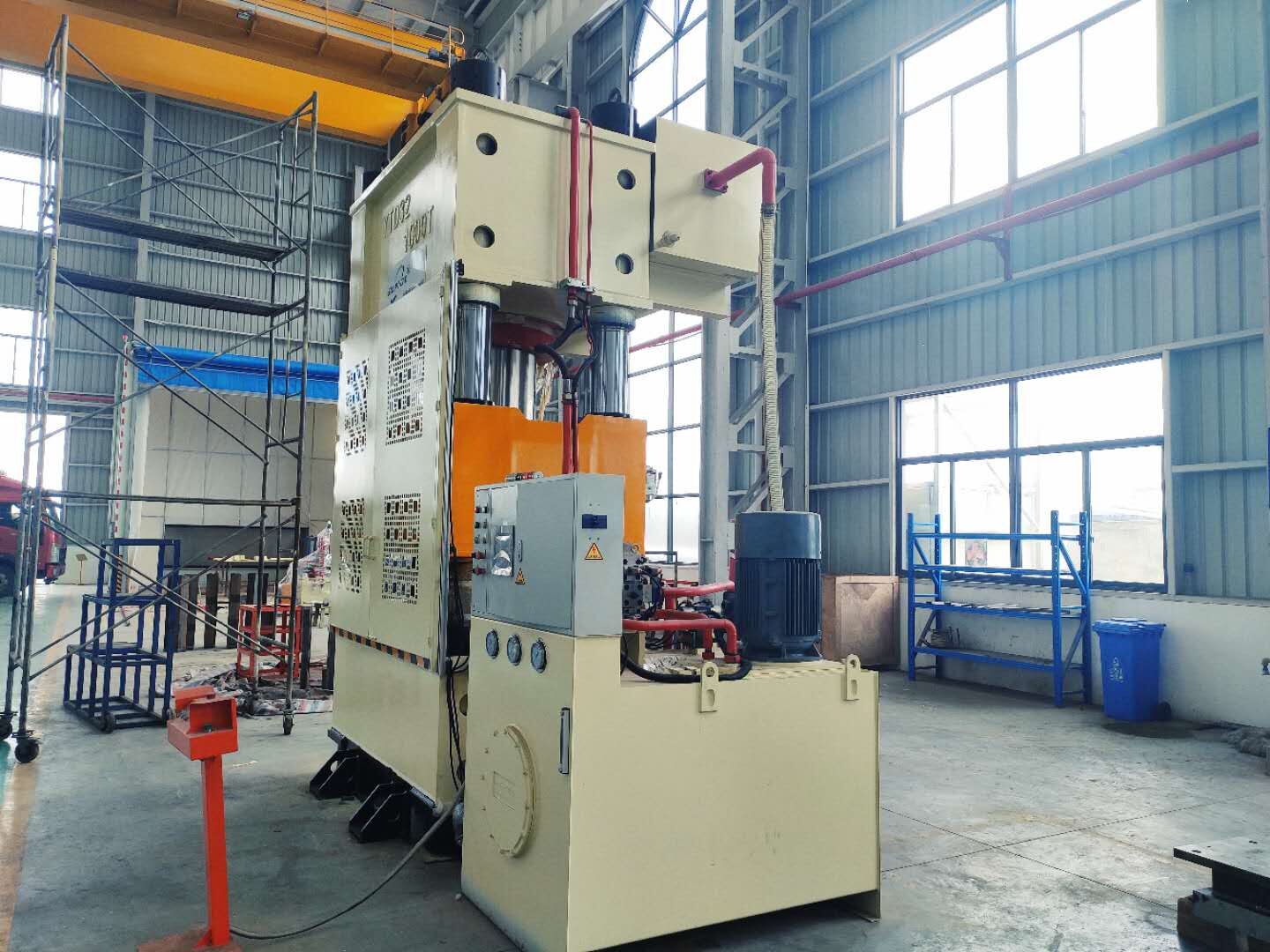

Imagen de la prensa hidráulica Y27-500T (Semi-producto para referencia)

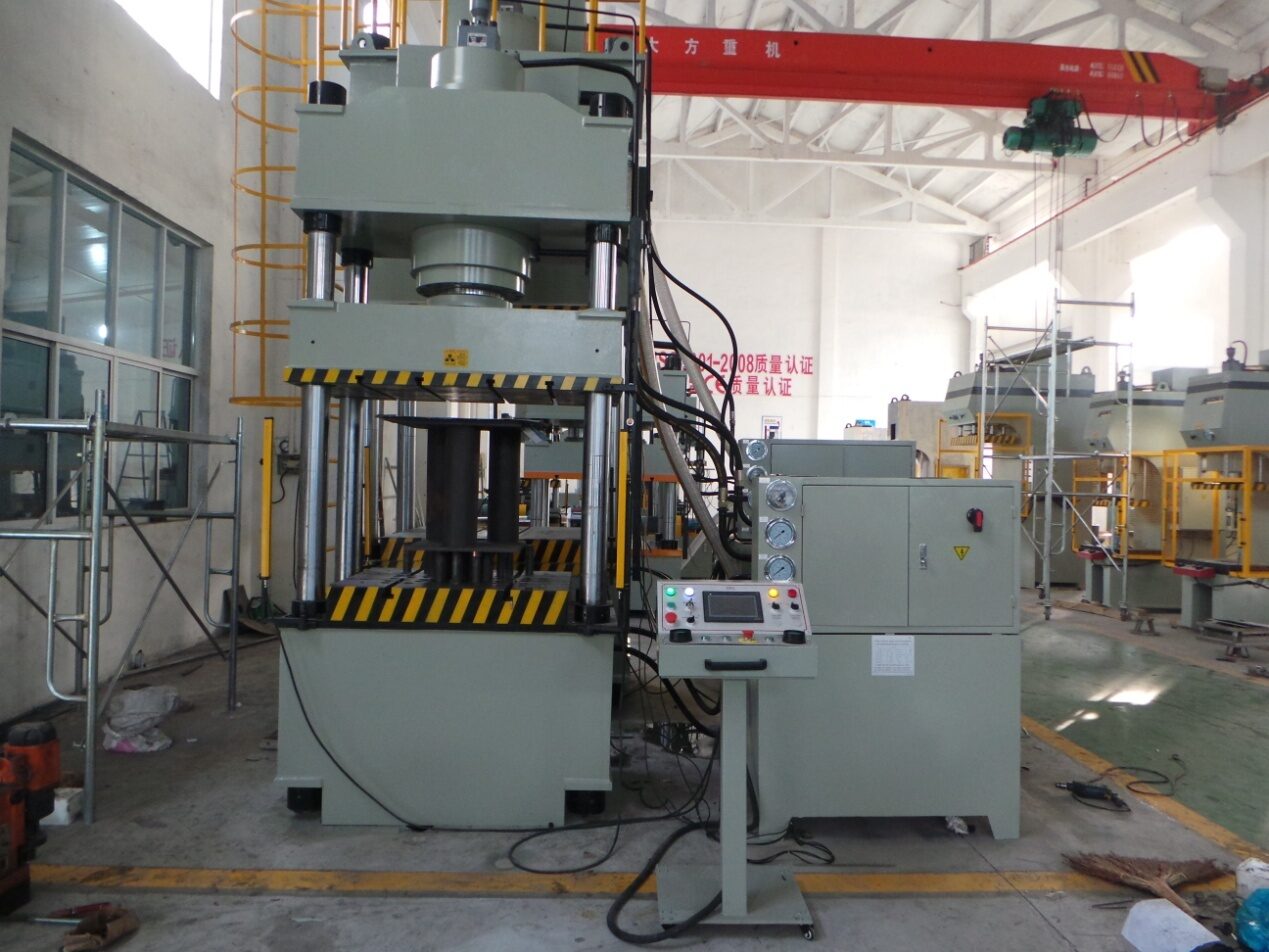

Imagen de la prensa hidráulica Y27-315T

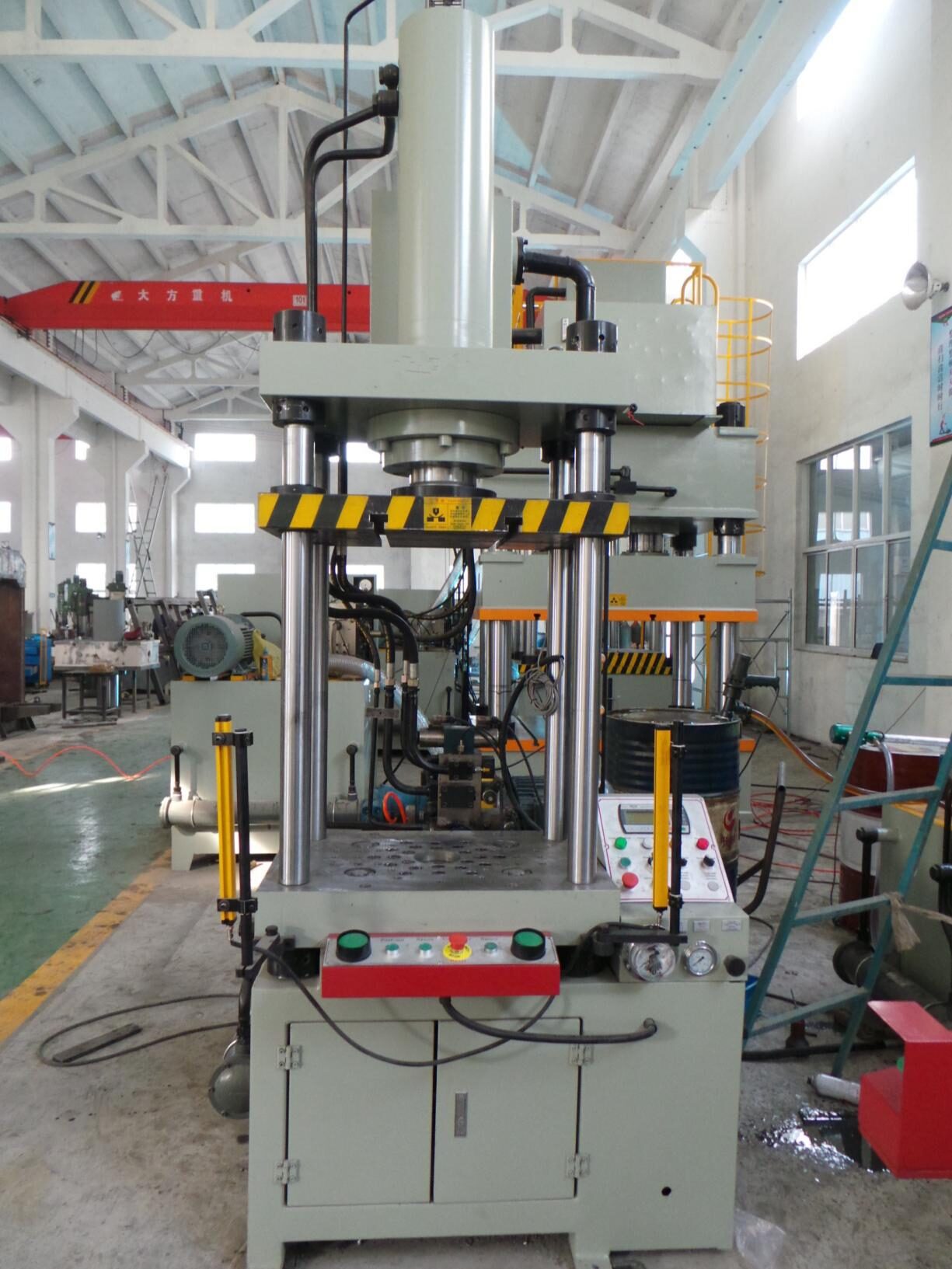

Imagen de la prensa hidráulica Y27-100T

VIII.Componentes clave

Nombre	Marca	Descripción
Sistema hidráulico	Ji Ning Tai Feng	La empresa más grande de China, proporcionó un bloque integrado de válvula en el sistema hidráulico, válvula solenoide y válvula piloto proporcionadas por REXROTH (Alemania)
Válvula solenoide y válvula piloto.	REXROTH	Proporcionado por Alemania
Anillo de sello	NO OK	Proporcionado por Alemania
Bomba de aceite	REXROTH	Proporcionado por Alemania
Motor	SIEMENS	Proporcionado por Alemania
SOCIEDAD ANÓNIMA	MITSUBISHI	Proporcionado por Japón
Pantalla táctil	HCFA	Proporcionado por China
Sensor de desplazamiento	NUEVO	Proporcionado por Alemania
Componentes electrónicos clave	Schneider	Proporcionado por Francia
Sensor infrarrojo (protección de seguridad)	Sensorc	Proporcionado por China

Imágenes de componentes clave

No.	Encabezamiento
1	Válvula hidráulica, Rexroth
2	Motor, Siemens

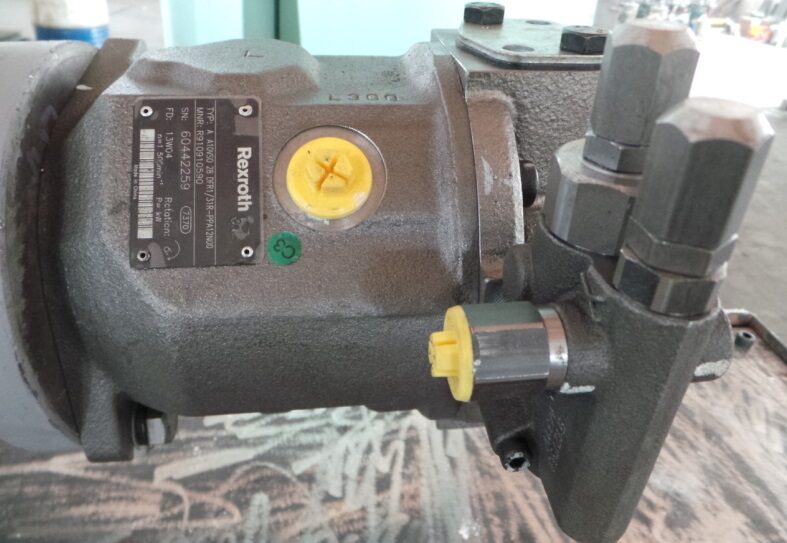

3	Bomba, Rexroth
4	PLC, Mitsubishi

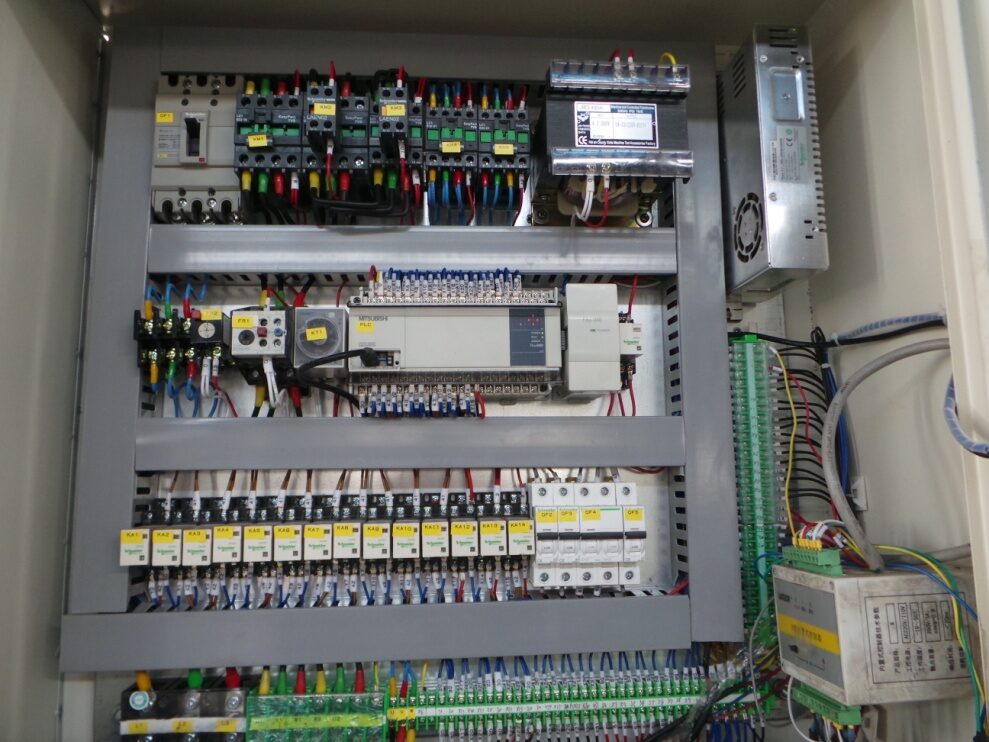

5	Componentes electrónicos, Schneider

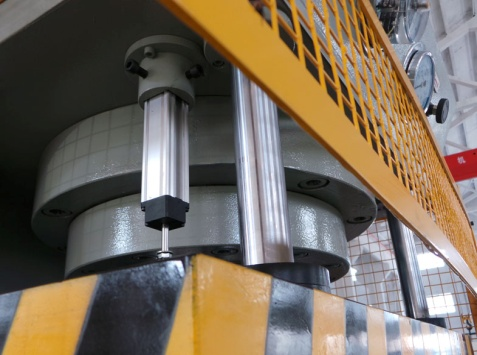

6	Sensor de desplazamiento, Novo
7	Sensor de seguridad, Shanghái
8	Sistema de control de operación

IX.Especificaciones técnicas de la prensa de punzonado

La máquina de punzonado se utiliza para perforar agujeros en el botón y los lados de los cuencos. Por favor, verifique las especificaciones técnicas y la imagen de JH21-110T.

Por favor, verifique las especificaciones técnicas de JH21-110T

Descripción técnica		Tipo	JH21-110T
Fuerza nominal		kn	1100
Carrera nominal		mm	6
Trazo de deslizamiento		mm	10-160
Frecuencia de carrera	Fijo	T/min	50
Frecuencia de carrera	Variable	T/min	40-60
Altura máxima del troquel		mm	350
Altura del troquel ajustable		mm	80
La profundidad de la garganta		mm	350
Distancia entre columnas		mm	710
Tamaño del soporte	L.R	mm	1150
	F.B	mm	680
	Grosor	mm	140
Apertura del soporte (troquel superior x profundidad x troquel inferior)		mm	420x540
Tamaño del deslizamiento	L.R	mm	810
Tamaño del deslizamiento	F.B	mm	500
Orificio de vástago	Diámetro	mm	Ø60
Orificio de vástago	Profundidad	mm	80
Potencia del motor principal		kilovatios	11
Tamaño global	F.B	mm	1850
	L.R	mm	1400
	altura	mm	3250
Peso bruto		KG	10800

Características y funciones

·Estructura de acero soldado con alta intensidad

·Embrague de fricción neumática seca combinado

·Tipo de cilindro con carrera ajustable

·Deslizamiento con guía de ocho caras

·Protector de sobrecarga hidráulico

·Sistema de lubricación automática

·Ajuste de altura del molde eléctrico con pantalla digital

·Cilindro de equilibrio de elevación

·Válvula solenoide dual importada

·Interfaz integrada

·PLC de marca internacional

·Botón, contactor AC, interruptor de circuito de aire de marca internacional

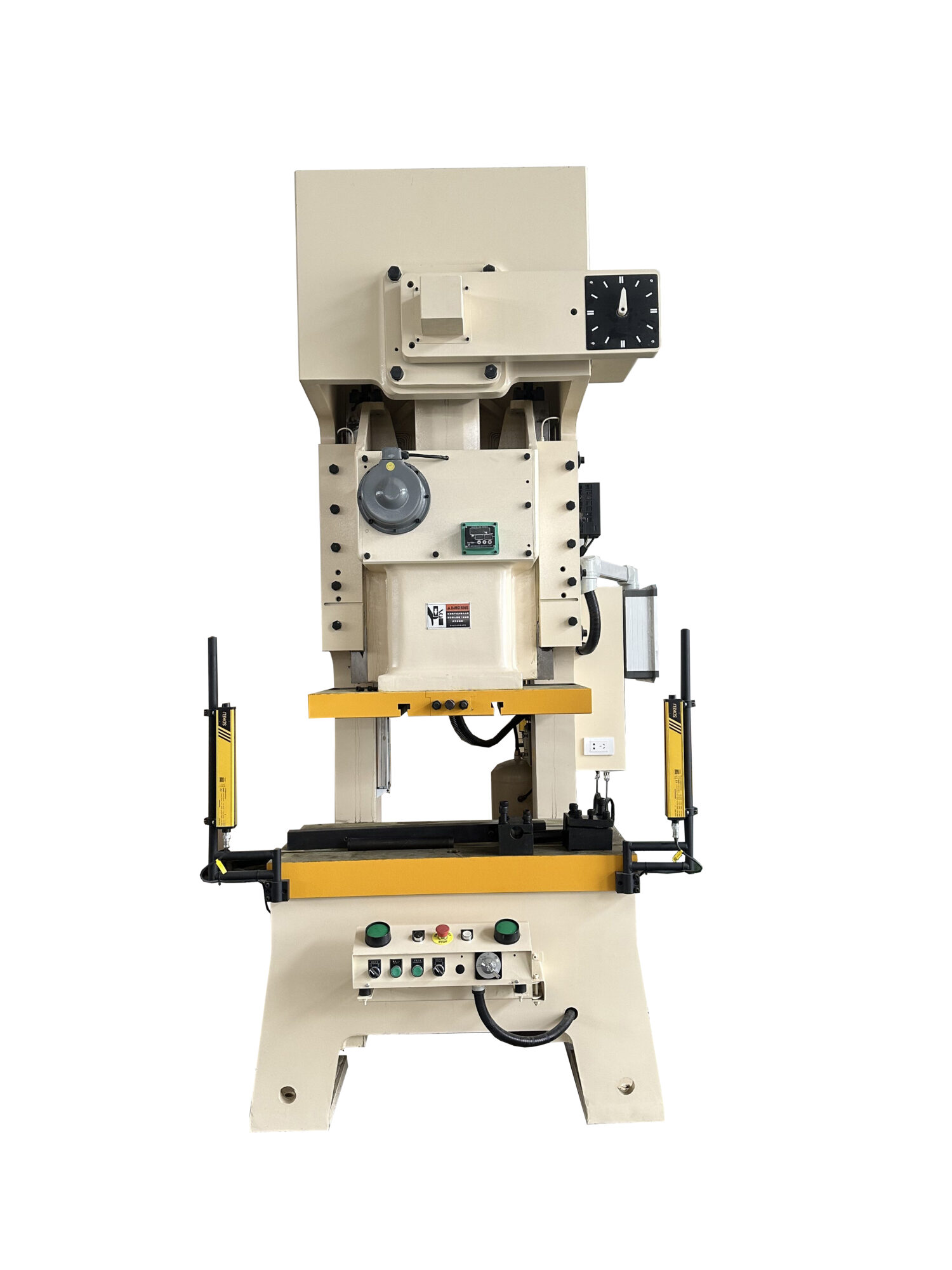

prensa de punzonado de 110 toneladas

Máquina de crimpado y recorte X.Edge

Después de terminar el embutido profundo y el estampado de agujeros de las piezas del filtro, usamos una máquina para el recorte de bordes redondeados y crimpado. La máquina de crimpado y recorte 2 en 1 puede ahorrar más dinero.

Especificaciones técnicas	Unidad	Parámetros	Comentarios
modelo	Célula	BQ-1B12	Célula
Diámetros máximos de la olla redonda	mm	Ø 120	Máquina 2 en 1 para crimpado y recorte de bordes redondeados de piezas del filtro. Se puede cambiar entre crimpado y recorte
Grosor del material	mm	0.3—2.0	Célula
Altura máxima del plato	mm	300	Célula
Capacidad de corte del plato	Sec/pcs	10~20	Célula
Sistema de accionamiento	Célula	2+1	2 accionamientos hidráulicos y 1 accionamiento neumático
Fuente de alimentación	V/HZ	380V/50HZ	Célula
Potencia del motor	kilovatios	3	Célula
Tamaño global	mm	1200x800x2000	Célula

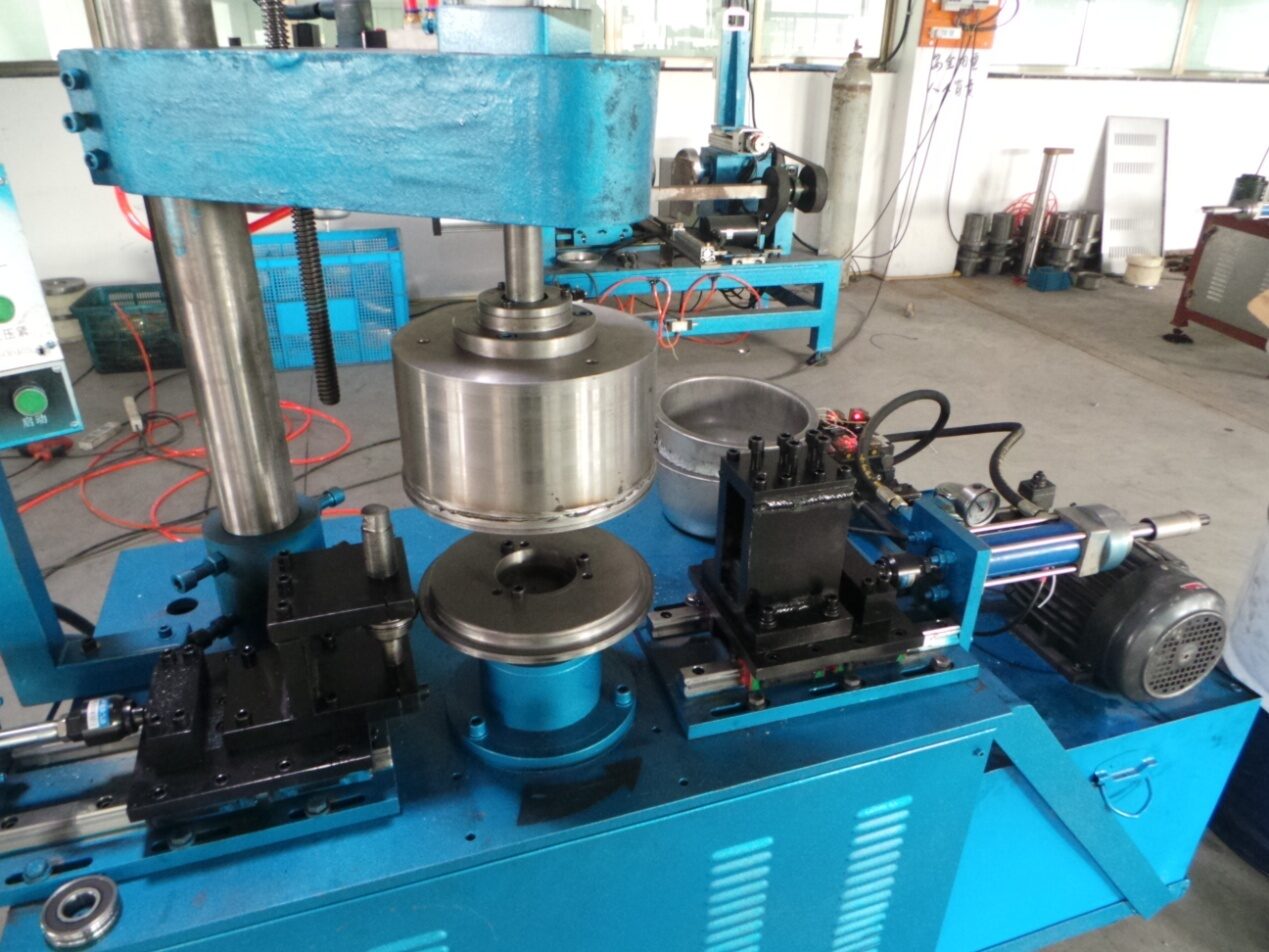

Por favor, revise la imagen de la máquina de recorte y crimpado de bordes (para referencia, para piezas pequeñas, necesitamos herramientas de fijación personalizadas)

Moldes XI

Los moldes deben ser personalizados con el dibujo. Aquí hay algunas imágenes para referencia.

Para dibujar los dos cuencos, generalmente necesitamos 25 segundos.

Para moldes, generalmente cada molde puede hacer al menos 500,000 piezas de productos. Cuando la cuchilla de los moldes no está afilada, necesitamos pulirla en un torno especial.

Máquina de pulido XII

Este tipo de máquina de pulido puede pulir el fregadero de la cocina por dentro y por fuera. Por favor, consulte sus especificaciones técnicas y fotos

Imagen de la máquina de pulido para el interior y exterior de los tazones del fregadero

Especificaciones técnicas	Unidad	Parámetros
modelo	Célula	XY-SY-001	XY-SY-002	XY-SY-003
Área de trabajo	mm	1100x500	1100x500	1100x500
Tamaño global	mm	2250x850x1750	3400x900x2200	2250x850x1750
Peso	KG	1100	1300	1000
Potencia (380V/50HZ)	kilovatios	6	7.5	7
Saco redondo	mm	120x150	100x55	120x60
Capacidad de trabajo	Pcs/Día	130~220	95~140	100~150

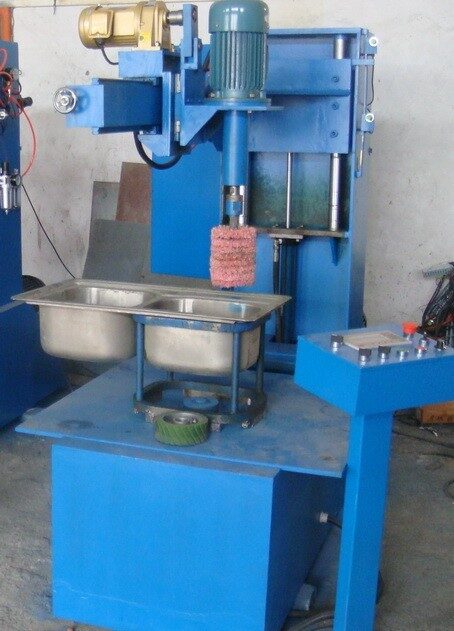

Imagen de la máquina de pulido XY-SY-001

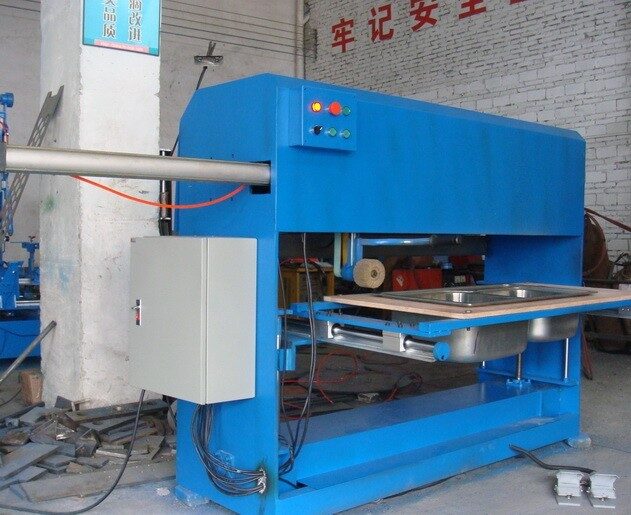

Imagen de la máquina de pulido XY-SY-002

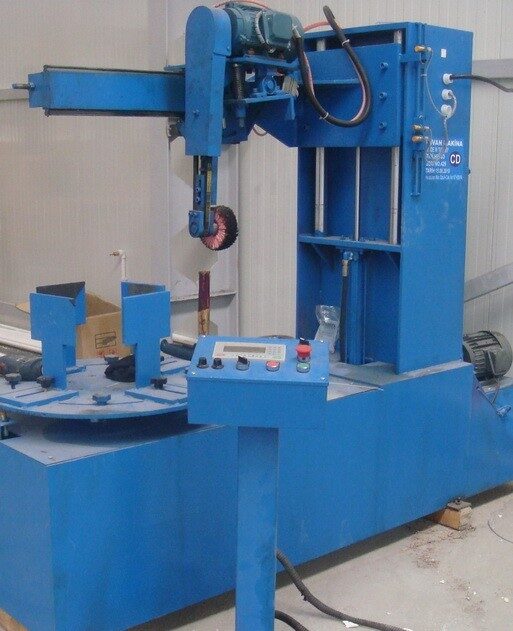

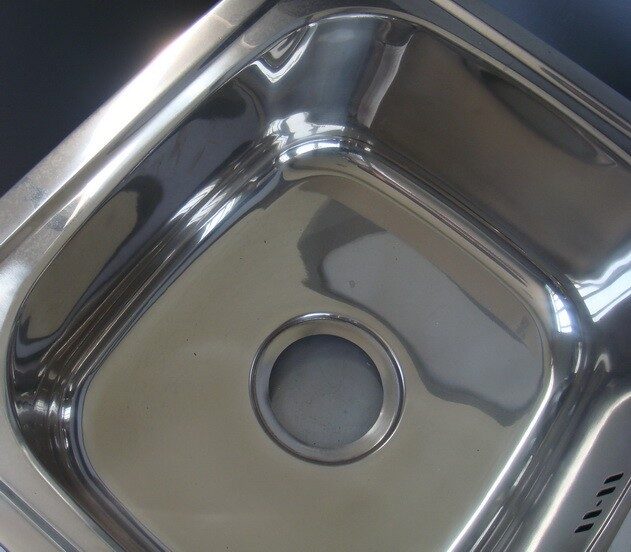

Imagen de la máquina de pulido XY-SY-003

Piezas de repuesto XIII

Por favor, consulte la información de las piezas de repuesto.

NO.	Nombre de las piezas	Dejar.	Unidad	Precio EXW	Comentarios
1	Motor, Siemens, 30KW	1	colocar	Célula	Para Prensa-1200T
2	Motor, Siemens, 22KW	1	colocar	Célula	Prensa-500T/315T
3	Motor, Siemens, 7.5KW	1	colocar	Célula	Para Prensa-100T
4	Bomba, Rexroth, A10VSO100DFR1/31R-PPA12N00	1	colocar	Célula	Para Prensa-1200T
5	Bomba, Rexroth, A10VSO71DFR1/31R-PPA12N00	1	colocar	Célula	Para Prensa-500T/315T
6	Bomba, Rexroth, A10VSO28DFR1/31R-PPA12N00	1	colocar	Célula	Para Prensa-100T
7	Válvula hidráulica, Rexroth, 4WE6D-6X/EG24N9K4	1	colocar	Célula	Modelo general para prensa hidráulica
8	Válvula hidráulica, Rexroth, 4WE6Y-6X/EG24N9K4	1	colocar	Célula
9	Válvula hidráulica, Rexroth, 4WE6Y-6X/EG24N9K4	1	colocar	Célula
10	Anillo de traba	1	colocar	Célula	Para prensa hidráulica
11	Rueda de arpillera	100	piezas	Célula	Para XY-SY-001
12	Rueda de arpillera	100	piezas	Célula	Para XY-SY-002
13	Rueda de arpillera	100	piezas	Célula	Para XY-SY-003
